基础防水面积

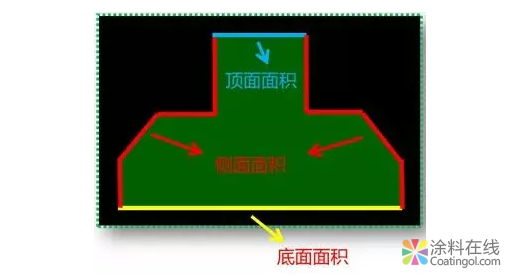

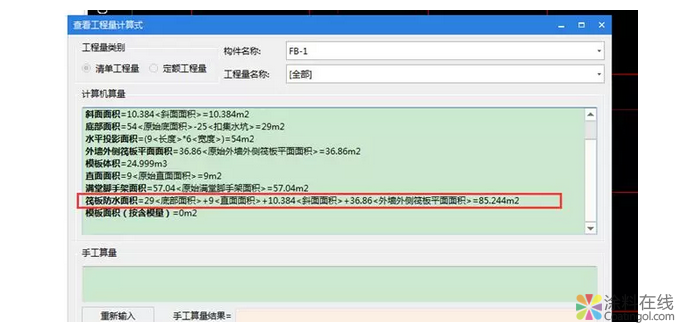

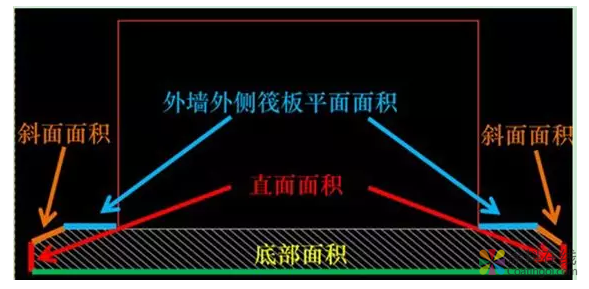

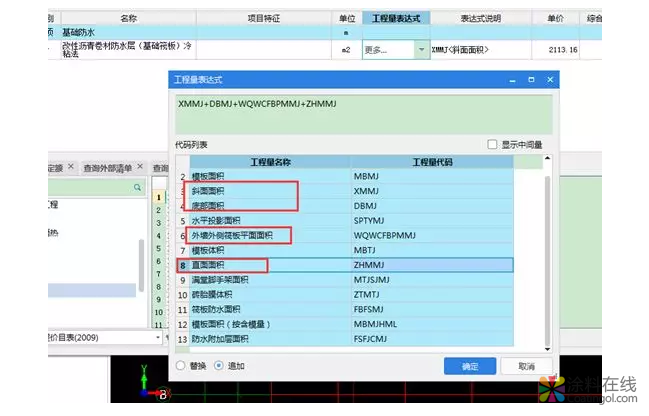

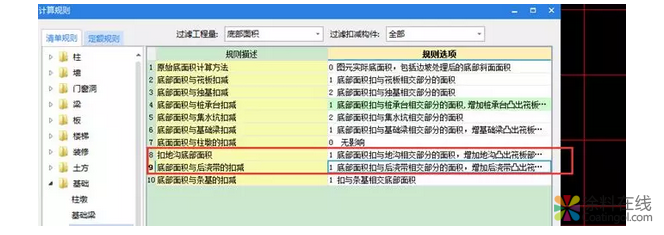

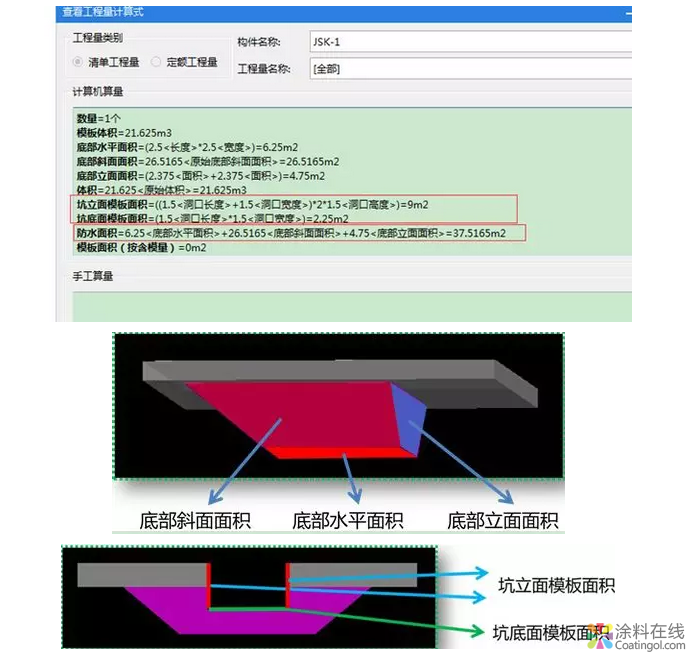

一般情况下基础防水的面积有哪一些部分组成呢? 筏板防水面积=底部面积+直面面积+斜面面积+外墙外侧筏板平面面积 条基防水面积=底面面积+侧面面积+顶面面积 独基防水/防腐/桩承台防水面积=底面面积+侧面面积+顶面面积 集水坑的防水面积 集水坑的坑外与地基直接接触的面通常需要做防水,根据集水坑放坡形式的不同,坑外做防水的面分别为:底部平面、底部立面、底部斜面。可以直接选用集水坑各面相应的代码即可。集水坑的内壁四周和坑内底板也有需要做防水的,可以利用坑内的模板面积代码提取防水面积的工程量。 基础防水的工程量 了解了基础防水构件的计算方法,那么基础防水如何出量?以筏板基础为例 在软件中是套做法、选择工程量代码的形式出量的,代码需要在工程量表达式中选择斜面面积代码+底部面积代码+外墙外侧筏板平面面积代码+直面面积代码。 筏板防水的面积可在查看工程量计算式中看到它的计算结果。 筏板底面与其他构件相交处的防水处理,计算规则中与其他构件相交后凸出部分的面积并入底部面积中。如下图: 基础防水常见的问题 1、筏板防水套做法时为什么没有外墙外侧筏板平面面积? 原因分析一、检查工程,在筏板基础的内部、外部都画了圈外墙,外围一圈的墙的属性和筏板基础没有接上,所以没有计算。 原因分析二、外围一圈墙的属性必须是外墙,而且外墙必须要围成封闭区域,(外墙的底标高必须和筏板是相交的)这样才会出外墙外侧筏板平面面积。 2、条形基础属性中的“是否计算防水”是什么意思? “是否计算防水”默认的是计算,这样条形基础里就可以计算侧面面积、底面面积和顶面面积,方便条基防水的处理;如果设置为不计算,则不会出侧面面积、顶面面积和底面面积的量。 3、如何设置柱墩防水? 定义柱墩套防水定额,工程量表达式选择底面积加侧面面积代替。 4、垫层和筏板中间有一层防水保护层,如何处理? 用垫层来做,先做一层垫层,智能布置,然后标高调整到垫层的位置,再智能布置一层垫层,当防水保护层即可。 5、如何布置基础梁砖胎膜顶部防水面积? 布置不了,只能是在表格输入里面体现工程量,工程量表达式里面是没有砖胎膜顶面面积的代码,所以软件直接出不了量。
